Fachbereich Normenwesen

**SIA 2057 - Glasbau**

**Mit der Einführung des Merkblatts SIA 2057 schliesst sich eine Lücke im Bereich der Bemessung um das Thema Glas.**

**1.1 Einleitung**

Wie alle von Grund auf neuen Normen hat die SIA 2057 grundsätzlich den Status eines Merkblatts und gilt somit explizit nicht als Norm. Alternativ zur SIA 2057 gibt es in der Schweiz nur noch die Norm SN EN 16612.
Unterscheiden tut sich die SN EN 16612 und SIA 2057 massgebend darin, dass die SN EN 16612 lediglich für «Verglaste Elemente, die als Ausfachung dienen» vorgesehen ist, während die SIA 2057 auch für die
Bemessung von «Tragenden Bauteilen aus Glas» vorgesehen ist.
Die SIA 2057 ist als Tragwerksnorm konzipiert und gliedert sich somit thematisch in der SIA 26ff – Normenreihe ein. Vor der offiziellen Bezeichnung als Merkblatt 2057 lief der Arbeitstitel unter der Bezeichnung
SIA 268.

**1.2 Umdenken in der Bemessung**

Mit der der SIA 2057 ist der Wechsel von der «deterministische» zur «semiprobabilistischen» Bemessung nun abschliessend in Bereich der Glasbemessung in der Schweiz angekommen.
Zwar wurden auch vorher in der Schweiz schon «semiprobabilistische» Normen wie z.B. die DIN 18008 oder die Ö-Norm B 3716 angewendet, gleichzeitig fanden sich aber auch immer wieder Bemessungen nach «deterministischem» Konzept der TRLV/TRAV, wie auch nach den Anhängen der SIA 331 und 329, die sogar noch heute einen Teil der Grundlagen für das Konzept der «zulässigen Spannungen» enthalten.
Gerade aber SIA 331 und 329 machen keine Aussage zur Lastfallbildung bei «deterministischer» Bemessung, was in der Praxis zur einem «Wildwest-Szenario» in der Lastfallbildung geführt hat.

**1.3 Auswirkungen der SIA 2057**

Die Einführung der SIA 2057 blieb, zumindest grössten Teils, nicht unbemerkt und schnell gab es auch Fachartikel und Aussagen aus der Industrie dazu. Es folgten Überschriften wie z.B.: «…dass vermehrt
dickeres oder vorgespanntes Glas für den Einbau eingesetzt werden muss.1».
Setzt man sich mit der Norm auseinander und hat diese grundlegende verstanden, so eröffnet sich ein anderes Bild. Die SIA 2057 führt zu einer differenzierten Betrachtung eines Bauteils aus Glas und deren Zustände. So wird z.B. nicht einfach ein übertrieben grosser Materialsicherheitsfaktor proklamiert, welcher zwar in einem theoretischen Bemessungsfall viel Sicherheit bringt, aber bei einem unvorhergesehenen Bruch durch ein Fehlverhalten eines Nutzers, eine nicht berücksichtigte Situation und ein entsprechendes Gefahrenmoment mit sich bringt.
Konkret wird konstruktionsspezifisch differenziert, nebst der Tragsicherheit auch ein sicheres Bruchverhalten, sowie die Tragfähigkeit in gebrochenem Zustand gefordert. Diese differenzierte Betrachtung trägt massgebend dazu bei, dass keine unverhältnismässig hohen Materialsicherheitsfaktoren zum Einsatz kommen. Dies führt wiederum dazu, dass die Norm bei korrekter Anwendung nicht zu unwirtschaftlicheren Konstruktionen führt.
Auch das leidige Thema der Klimalasten wird differenziert betrachtet. Ist z.B. ein 3-fach Isolierglas nur infolge Klimalasten überlastet, so kann die Scheibe mit der höchsten Überlastung als gebrochen betrachtet werden und ein Nachweis ohne diese Schicht als 2-fach Isolierglas geführt werden. Kann die Tragfähigkeit mit dem übriggebliebenen 2-fach Isolierglas nachgewiesen werden, so wird die Tragfähigkeit als erfüllt betrachtet, ohne dass ein unnötiges Härten von Teilen oder dem gesamten Glasaufbaus notwendig wird.

**1.4 Fazit SIA 2057**

Auch wenn sich der Autor teilweise noch nach den Zeiten der TRLV/TRAV sehnt, in denen z.B.: eine Floatglas noch ohne kmod-Werte nur eine Festigkeit hatte und man sehr schnell ein Gefühl für die Tragfähigkeit von Gläsern entwickelt hat. So ist es nun mal so, dass die Glasfestigkeit eine Funktion der Einwirkungsdauer ist und die SIA 2057 ein zeitgemässes Regelwerk für die Bemessung darstellt.

Verfasser:   **Daniel Schärer**, MSc Bau-Ing. FHZ/SIA


gkp - Erläuterungen zu SIA 2057:2021

Fachbereich Wissen

**Bedeutung und Erhalt historischer Bleiverglasungen**

Bleiverglasungen stellen ein zentrales Kulturgut der europäischen Bau- und Kunstgeschichte dar. Ihre Entstehung ist untrennbar mit den handwerklichen und technologischen Möglichkeiten der jeweiligen Epoche verbunden. Da bis in die Neuzeit hinein keine grossformatigen, ebenen Glasscheiben hergestellt werden konnten, entwickelte sich die Bleiverglasung als konstruktive Lösung zur Ausbildung transparenter Bauteilflächen aus kleinformatigen Glasstücken. Das verwendete Blei eignete sich aufgrund seiner Weichheit, Dauerhaftigkeit und guten Verformbarkeit in besonderem Masse als verbindendes Material.
Bereits in der Spätantike bekannt, erlangte die Bleiverglasung vor allem im Mittelalter und in der frühen Neuzeit grosse Bedeutung. Insbesondere im sakralen Bauwesen wurde sie zu einem prägenden Gestaltungselement. Fensteröffnungen übernahmen nicht nur eine funktionale Rolle als Lichtquelle, sondern wurden zu bildtragenden Flächen mit hohem symbolischem und künstlerischem Wert. Die Bleiruten bildeten dabei ein fein abgestimmtes, flexibles Tragsystem, das die Gläser aufnahm und zugleich Bewegungen aus Temperaturänderungen, Windlasten und Bauwerksverformungen ausgleichen konnte.

**Denkmalpflege**

Aus denkmalpflegerischer Sicht ist hervorzuheben, dass historische Bleiverglasungen stets als handwerkliche Einzelanfertigungen ausgeführt wurden. Jedes Fenster stellt ein Unikat dar, geprägt durch individuelle Glaszuschnitte, Profilquerschnitte der Bleiruten, Löttechniken und Kittrezepturen. Das hierfür erforderliche Wissen wurde über Generationen hinweg innerhalb eines spezialisierten Handwerks weitergegeben.
Historische Bleiverglasungen sind als komplexe Verbundsysteme aus Glas, Blei und organischen Dichtstoffen zu verstehen. Diese Materialien unterliegen natürlichen Alterungsprozessen, die aus denkmalpflegerischer Perspektive nicht primär als Schaden, sondern als Teil der Objektgeschichte zu bewerten sind.
Die Sanierung historischer Bleiverglasungen folgt heute klaren denkmalpflegerischen Leitlinien. Im Vordergrund steht der Grundsatz der Substanzerhaltung vor Erneuerung. Eingriffe sollen minimal, reversibel und nachvollziehbar ausgeführt werden.
Ein zunehmendes Problem im Umgang mit historischen Bleiverglasungen ist der drastische Rückgang qualifizierter Fachkräfte. Der klassische Beruf des Glasmalers und Bleiverglasers existiert heute nur noch in wenigen spezialisierten Werkstätten.

**Bleiverglasungen am Brannhof Zürich**

Die Scholz AG als Kunstglaserei, Glaskunst und Glasmalerei aus Rümlang, gehört mit Vater Dieter und seinen beiden Söhnen Patrick und Roger zu den wenigen Handwerksstätten in der Schweiz, welche diese Künste erlernt und heute mit Herz und Seele täglich ausüben. Das Ergebnis ihres Könnens zeigt sich aktuell an den weit über hundert sanierten Bleiverglasungen am gesamtheitlich sanierten Gebäude Brannhof an der Bahnhofstrasse in Zürich. Die ausgebauten Bleiverglasungselemente mussten in allen Bereichen der einzelnen Arbeitsschritte aufgearbeitet werden und in die bestehenden Holzrahmen und Stahlflügel wieder eingesetzt und abgedichtet werden.
Bleiverglasungen sind und bleiben bei qualifiziertem Erhalt, bedeutende Zeugnisse historischer Bau- und Handwerkskunst. Ihr Erhalt ist nicht nur eine bauliche Aufgabe, sondern ein Beitrag zur Sicherung immateriellen Kulturerbes.

Verfasser: **Remo Kunz**,  Baugutachter - EMBA

gkp - Handwerkskunst Bleiverglasung

Fachbereich Wissen

**Je früher, desto besser!**

**Einleitung**

Die Schweizer Norm SIA 102 definiert die Rolle und Aufgaben des Architekten im Bauprojekt und legt grossen Wert auf die frühzeitige Koordination und Integration von Fachplanern. Insbesondere bei der Gebäudehülle ist eine frühe Einbindung des Fassadenplaners von zentraler Bedeutung.
Die Fassade übernimmt längst nicht mehr nur eine gestalterische Funktion. Sie ist ein hochkomplexes technisches System, das massgeblich Einfluss auf Energieeffizienz, Bauphysik, Nachhaltigkeit, Wirtschaftlichkeit sowie auf den langfristigen Betrieb eines Gebäudes hat. Der vorliegende Bericht zeigt auf, weshalb der möglichst frühe Einbezug eines Fassadenplaners zu qualitativ besseren, wirtschaftlicheren und nachhaltigeren Projektergebnissen führt.

**Rolle des Fassadenplaners**

Der Fassadenplaner ist Fachspezialist für die technische Planung der Gebäudehülle unter Berücksichtigung der gestalterischen Vorgaben des Architekten. Seine Aufgabe besteht darin, die Fassade als integralen Bestandteil des Gesamtbauwerks zu entwickeln und sämtliche relevanten Anforderungen in ein funktionierendes Gesamtkonzept zu überführen.
Dabei koordiniert und verknüpft der Fassadenplaner insbesondere folgende Aspekte:
- Auswahl und Bewertung geeigneter Fassadenmaterialien und -Systeme
- Sicherstellung der energetischen Leistungsfähigkeit, u. a. durch Wärmedämmung, Sonnen- und Wetterschutzkonzepte
- Berücksichtigung bauphysikalischer Anforderungen wie Wärme-, Feuchte- und Schallschutz
- Technische Integration der Fassade in Tragwerk, Baukonstruktion und Gebäudetechnik
- Einbindung sicherheitsrelevanter Aspekte (z. B. Absturzsicherung, Brandschutz, Unterhalt)
- Entwicklung nachhaltiger Fassadenkonzepte über den gesamten Lebenszyklus
- Berücksichtigung der wirtschaftlichen Rahmenbedingungen und Zielsetzungen des Bauherrn

Ziel ist es, alle diese Faktoren im Gesamtkontext aufeinander abzustimmen und sowohl den architektonischen Entwurf als auch die funktionalen und wirtschaftlichen Anforderungen optimal zu unterstützen.

**Projektgewinn durch den frühen Einbezug eines Fassadenplaners**

Der ideale Zeitpunkt für den Einbezug des Fassadenplaners ist bereits die Phase der Vorstudien. Je früher der Fassadenplaner involviert ist, desto grösser ist sein Einfluss auf die Entwurfsqualität und die technische Machbarkeit des Projekts.
Die frühzeitige Integration eines Fassadenplaners bietet zahlreiche Vorteile:
- Ganzheitliche Planung: Bereits in der Konzeptphase können materialtechnische, energetische und konstruktive Fragestellungen frühzeitig geklärt und aufeinander abgestimmt werden.
- Optimierte Bauphysik: Wärme-, Feuchte- und Schallschutzkonzepte werden integrativ entwickelt und erfüllen die gesetzlichen sowie normativen Anforderungen ohne spätere Kompromisse.
- Kosteneffizienz: Eine frühzeitig optimierte Fassadenlösung reduziert Planungsänderungen, minimiert Risiken in der Ausführung und senkt langfristige Betriebs- und Energiekosten.
- Nachhaltigkeit und Energieeffizienz: Da die Gebäudehülle entscheidend zum Energieverbrauch beiträgt, ermöglicht der frühe Einbezug des Fassadenplaners eine nachhaltige und zukunftsfähige Planung.

**Gestalterische Qualität**

Die enge Zusammenarbeit mit dem Architekten stellt sicher, dass Funktionalität und Ästhetik von Beginn an als Einheit entwickelt werden.

**Später Einbezug eines Fassadenplaners**

Erfolgt der Einbezug des Fassadenplaners erst in einer späteren Projektphase, können erhebliche Nachteile entstehen:
Nachträgliche Anpassungen: Technische Korrekturen an bereits entwickelten Fassadenkonzepten sind zeitintensiv und kostensteigernd.
Schnittstellenkonflikte: Unzureichend koordinierte Fassadenlösungen führen häufig zu Kollisionen mit Tragwerk, Ausbau oder Gebäudetechnik.
Eingeschränkte Entwurfsfreiheit: Späte technische Anforderungen können gestalterische Konzepte ein-schränken oder zu suboptimalen Kompromisslösungen führen.

**Fazit und Empfehlungen**

Der möglichst frühe Einbezug eines Fassadenplaners ist ein entscheidender Erfolgsfaktor für Qualität, Wirtschaftlichkeit und Nachhaltigkeit eines Bauprojekts. Idealerweise wird der Fassadenplaner bereits in der Phase der Vorstudien eingebunden, um eine ganzheitliche und integrierte Planung sicherzustellen.
Dies führt zu einer effizienteren Projektabwicklung, einer kostensicheren Ausführung sowie zu optimierten Betriebs- und Instandhaltungskonzepten über den gesamten Lebenszyklus des Gebäudes.
Architekten, Generalplaner und Bauherren sind daher gut beraten, den Fassadenplaner frühzeitig als gleichwertigen Planungspartner einzubinden. Eine enge, interdisziplinäre Zusammenarbeit aller Beteiligten ist Voraussetzung, um komplexe Fassadenlösungen erfolgreich umzusetzen und spätere technische, wirtschaftliche und organisatorische Probleme zu vermeiden.

Verfasser: **Manuel Franzone**, Projektleiter - Baugutachter


Einbezug eines Fassadenplaners in ein Bauprojekt

Fachbereich Wissen

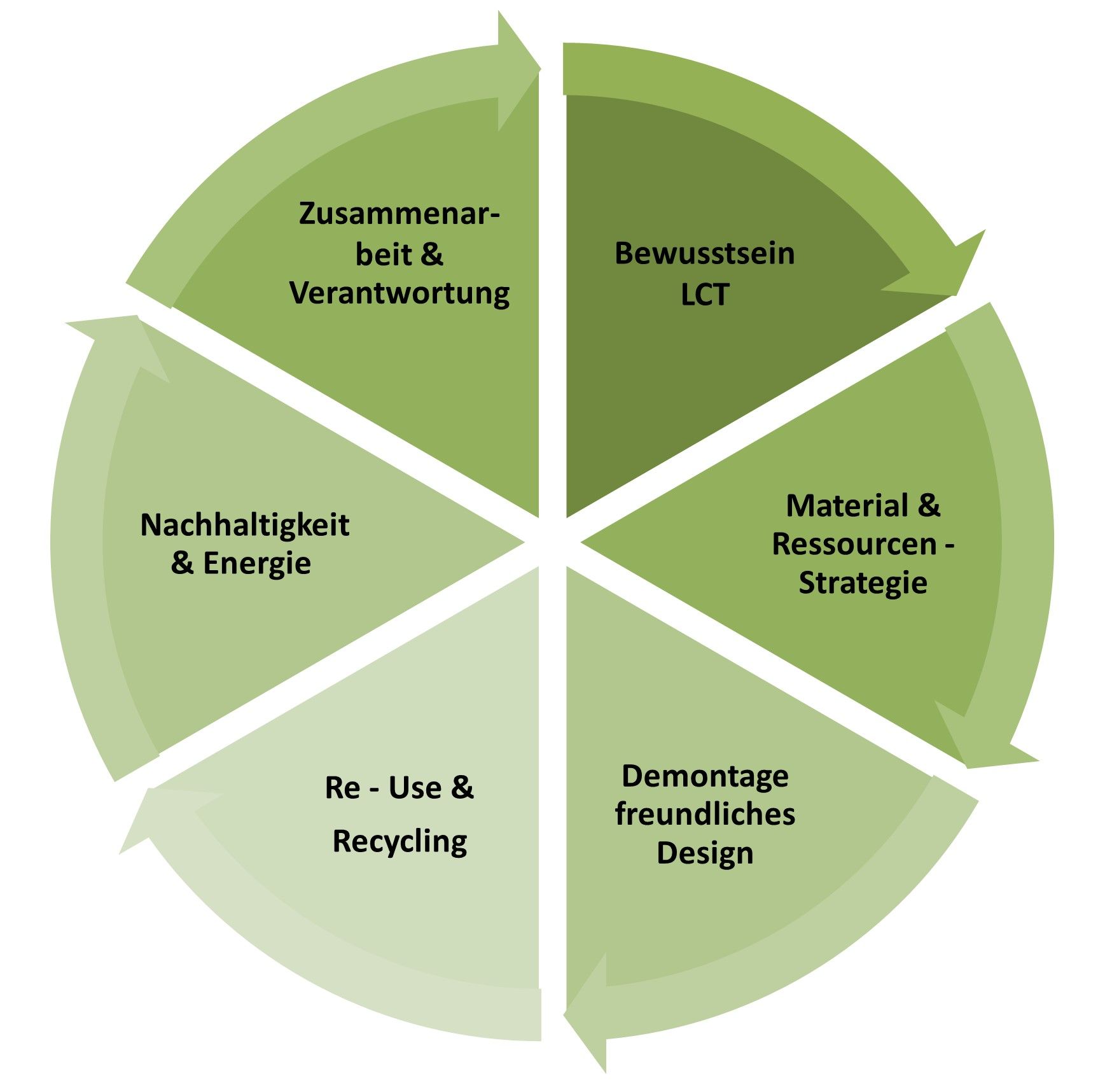

**1. Grundverständnis**

Kreislaufwirtschaft in der Fassadenplanung bedeutet, Fassaden nicht nur auf ihre unmittelbare Funktion während der Nutzungsphase zu reduzieren, sondern sie über ihren gesamten Lebenszyklus hinweg zu betrachten. Ziel ist es, Materialien und Konstruktionen so zu planen, dass sie ressourcenschonend her-gestellt, langlebig genutzt, instandsetzbar und am Ende ihrer Nutzungsdauer möglichst zerstörungsfrei rückgebaut und in erweiterter Betrachtung wiederverwendet werden können.
Für die Fassadenplanung ist dieser Ansatz besonders relevant, da Fassaden einen hohen Anteil an material- und energieintensiven Bauteilen enthalten. Gleichzeitig beeinflussen sie den Energiebedarf des Gebäudes im Betrieb massgeblich. Kreislaufwirtschaft ist daher kein Zusatzthema, sondern ein integraler Bestandteil qualitätsvoller, zukunftsfähiger Fassadenplanung.

**2. Lebenszyklusdenken als planerische Grundlage**

Das Lebenszyklusdenken (Life Cycle Thinking) bildet die methodische Basis für eine kreislaufgerechte Fassadenplanung. Es betrachtet alle Phasen eines Fassadensystems – von der Rohstoffgewinnung über Herstellung, Transport und Montage bis zur Nutzung, dem Rückbau und der Weiterverwertung.
In der Praxis zeigt sich, dass insbesondere die Herstellungsphase bei Fassaden einen erheblichen An-teil der Umweltwirkungen verursacht. Materialien wie Aluminium, Glas oder Stahl weisen eine hohe graue Energie auf. Gleichzeitig wird mit zunehmender Energieeffizienz von Gebäuden der relative Anteil der Betriebsenergie geringer, wodurch die Bedeutung der grauen Energie weiter steigt.
Für Fachplaner bedeutet dies, dass konstruktive Entscheidungen, Materialwahl und Rückbaufähigkeit frühzeitig berücksichtigt werden müssen. Lebenszykluskennwerte wie Global Warming Potential (GWP), Primärenergiebedarf und angenommene Nutzungsdauer unterstützen dabei eine faktenbasierte Entscheidungsfindung.

**3. Materialwahl und Ressourceneffizienz**

Die Materialwahl ist einer der wirkungsvollsten Hebel zur Umsetzung der Kreislaufwirtschaft in der Fassadenplanung. Materialien unterscheiden sich erheblich hinsichtlich ihres Energieaufwands in der Herstellung, ihrer Lebensdauer sowie ihrer Recycling- und Wiederverwendungsfähigkeit.
Kreislauffähige Materialien zeichnen sich durch eine möglichst geringe graue Energie, eine hohe Dauerhaftigkeit und eine sortenreine Trennbarkeit aus. Der Einsatz von Recyclingmaterialien, insbesondere bei Metallen wie Aluminium (bis zu 99%), kann den Energiebedarf in der Herstellung drastisch reduzieren. Glas sollte bevorzugt monolithisch oder in trennbaren Systemen eingesetzt werden, um ein hoch-wertiges Recycling zu ermöglichen. Holz bietet als nachwachsender Rohstoff ökologische Vorteile, er-fordert jedoch einen konsequenten konstruktiven Schutz und eine emissionsarme Behandlung.
Für die Planung sind Umweltproduktdeklarationen (EPD`s) ein zentrales Instrument. Sie schaffen Transparenz, ermöglichen den Vergleich von Produkten und bilden die Grundlage für Ökobilanzen und Nachhaltigkeitsnachweise.

**4. Konstruktion und demontagefreundliches Design**

Ein zentrales Element der Kreislaufwirtschaft im Fassadenbau ist das demontagefreundliche Design (Design for Disassembly). Ziel ist es, Fassaden so zu konstruieren, dass sie am Ende ihrer Nutzungsdauer ohne Zerstörung in ihre Bestandteile zerlegt werden können.
Konstruktiv bedeutet dies den Einsatz mechanischer Verbindungen, klar definierter und trennbarer Schichtaufbauten sowie modularer Fassadensysteme. Verklebungen und untrennbare Verbundstoffe erschweren den Rückbau erheblich und führen häufig zu Downcycling oder Entsorgung.
Neben den ökologischen Vorteilen bietet eine demontagefreundliche Konstruktion auch funktionale Mehrwerte: Wartung, Reparatur und spätere Anpassungen während der Nutzungsphase werden erleichtert, wodurch sich die Lebensdauer der Fassade verlängert, und ihre Wirtschaftlichkeit verbessert.

**5. Wiederverwendung und Recycling**

Die Wiederverwendung von Fassadenbauteilen (Re-Use) stellt die hochwertigste Form der Kreislaufführung dar. Sie ist jedoch nur dann realistisch, wenn Bauteile mechanisch verbunden, gut zugänglich und beschädigungsfrei demontierbar sind. Standardisierte Geometrien und dokumentierte Materialeigenschaften erhöhen die Chancen für eine spätere Wiederverwendung erheblich.
Ist eine Wiederverwendung nicht möglich, kommt dem Recycling eine zentrale Bedeutung zu. Voraus-setzung hierfür sind sortenreine Materialien und trennbare Schichten. Ziel ist ein möglichst hochwertiges Recycling im Sinne eines Closed-Loop-Ansatzes, bei dem Materialien erneut in gleichwertigen Anwendungen eingesetzt werden können.
Bereits in der Planungsphase werden die Weichen für diese Verwertungswege gestellt. Konstruktion und Materialwahl entscheiden darüber, ob Materialien im Kreislauf gehalten werden können oder als Abfall enden.

**6. Nachhaltigkeit, Energie und Zielkonflikte**

Die Fassade beeinflusst sowohl die graue Energie als auch den Energiebedarf im Betrieb. Wärmeschutz, Luftdichtheit, Sonnenschutz und Tageslichtnutzung sind zentrale Stellgrössen für den Heiz-, Kühl- und Beleuchtungsenergiebedarf eines Gebäudes.
Mit zunehmender Energieeffizienz von Neubauten gewinnen Zielkonflikte zwischen Materialeinsatz und energetischer Wirkung an Bedeutung. Ein hoher Materialaufwand kann energetische Vorteile im Betrieb teilweise kompensieren oder sogar überwiegen. Eine kreislaufgerechte Fassadenplanung zielt daher auf ein ausgewogenes Verhältnis zwischen Materialeinsatz, energetischer Performance und Nutzungsdauer ab.
Die Integration aktiver Systeme wie Photovoltaik kann die Gesamtbilanz verbessern, sollte jedoch eben-falls lebenszyklusbezogen bewertet werden.

**7. Bauprozess, Logistik und Umsetzung**

Auch Bauprozess und Logistik haben einen nicht zu unterschätzenden Einfluss auf die ökologische Bilanz einer Fassade. Transportdistanzen, Bauteilgewicht, Vorfertigungsgrad und Montageaufwand wirken sich direkt auf Energieverbrauch, Emissionen und Bauzeit aus.
Leichte, vormontierte Fassadensysteme mit einfachen Steck- oder Schraubverbindungen reduzieren den Montageaufwand auf der Baustelle und tragen zu einer effizienteren und fehlerärmeren Ausführung bei. Diese Aspekte sollten bereits in frühen Planungsphasen berücksichtigt werden.

**8. Zusammenarbeit und Verantwortung**

Kreislaufwirtschaft in der Fassadenplanung kann nur im Zusammenspiel aller Projektbeteiligten erfolgreich umgesetzt werden. Bauherren definieren Nachhaltigkeitsziele, Planer übersetzen diese in kon-struktive Lösungen, Hersteller liefern transparente Produktdaten und die Ausführung setzt die Konzepte fachgerecht um.
Digitale Werkzeuge wie BIM-Modelle und Materialpässe unterstützen die Dokumentation und schaffen die Grundlage für Rückbau, Wiederverwendung und Recycling. Nachhaltigkeitsanforderungen müssen verbindlich in Ausschreibung und Vergabe integriert werden, um eine tatsächliche Umsetzung sicherzustellen.

**Fazit**

Kreislaufwirtschaft in der Fassadenplanung ist ein technisches und systemisches Planungsprinzip. Sie verbindet Materialeffizienz, demontagefreundliche Konstruktionen, reduzierte graue Energie und hohe Anpassungsfähigkeit zu einer zukunftsfähigen Gebäudehülle.
Für Fachplaner bedeutet dies, Fassaden nicht als statische Bauteile zu betrachten, sondern als langfristige Systeme, deren Qualität sich über ihren gesamten Lebenszyklus hinweg bewähren muss.

Verfasser: **Remo Kunz**,  Baugutachter - EMBA
